大功率激光焊接机

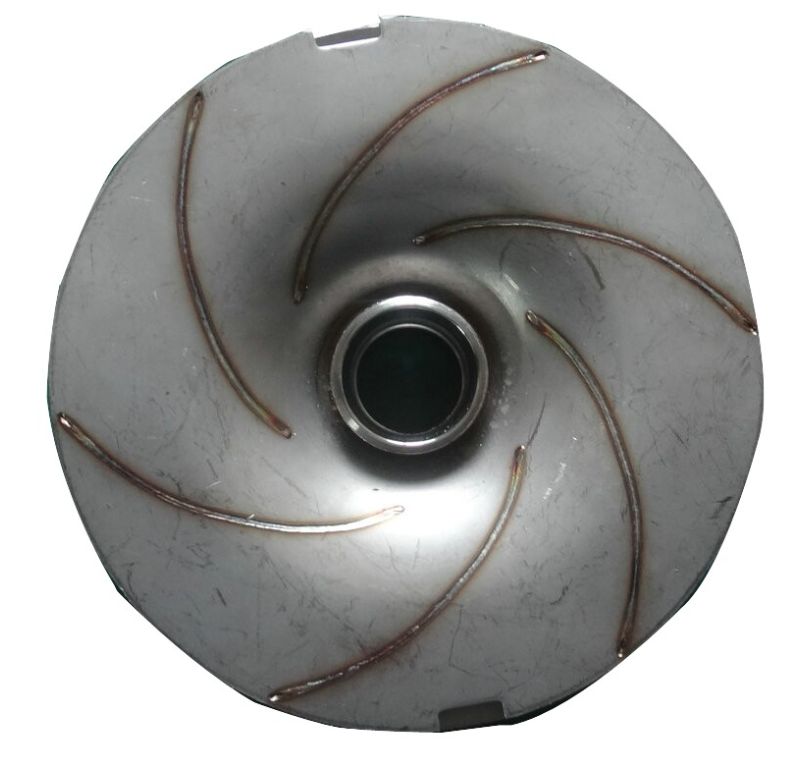

一、激光的投入能量密度。调整激光照射能量密度的方法主要有：
  1、调整激光输出能量（调整激发电压）
  2、调整光斑大小（调节出射焦距）
  3、改变光斑中的能量分布（改变光纤类型：峰形输出型——GI型光纤、梯形输出型——SI型光纤）
  4、改变出射脉冲的宽度和波形

  二、材料反射率
  大多数金属在激光开始照射时，会将大部分激光能量反射掉，所以，焊接过程开始的瞬间，要相应提高光束的功率。采用脉冲激光缝焊工艺时，可以通过接入引弧板来保证整个焊接段的品质一致性。当金属表面开始熔化或汽化后，其反射率迅速降低。
  影响材料对激光束吸收的主要因素
  1、室温时金属材料两激光的吸收率一般在20℃以下；当金属温度达到烙点产生熔融和气化后吸收率上升到40~50%；当接近沸点时吸收率可高达90%。
2、材料对激光的吸收率与材料的直流电阻率的平方根成正比、与激光波长的平方根成反比关系。
  3、激光束的入射角
  入射角越大，吸收率越小。当激光垂直于金属表面照射时，金属对激光的吸收率最大。但通常为了保护激光出射镜头，需要维持一定的入射角。
  4、聚焦性和离焦量
  品质优良的YAG激光焊接装置，其聚焦性（光斑大小）是通过装置本身的光路同轴精度、输出光纤和出射头的成像比等来保证。以激光出射焦点正好落在工作上面时的位置为零。离焦量是指焦点离开这个零点的距离量。焦点位置超过零点位置时叫负离焦（焦点深入到工件内部），其距离值为负离焦量。反之，焦点不到零点的距离数值为正离焦量。要获得较大的熔深，可将焦点位置选择在工件内部某一位置上，即采用负离焦量进行焊接。
  5、焊接的穿入深度
  脉冲激光焊接时，主要是以传热熔化方式进行的。激光束本身对金属的直接穿入深度是有限的，其主要取决于材料的导温系数（导温系数大的则穿入深度大），而不是激光器的功率大小。
6、用不锈钢板带生产不锈钢管时，半圆轧辊将不锈钢板带轧成管子，需要采用连续激光对接口进行焊接。此项焊接钢带较长，一根管子焊下来不能停顿，所以要求大功率的激光器长时间稳定工作，铭琢激光生产的1GY-800W YAG连续激光设备到达工件表面功率800W，对于这种空管的焊接非常合适。
7、对于焊接1.2mm厚钢带，熔深1.2mm，速度可以达到2m/min，采用氮气保护，焊接表面光滑美观。经过气密性、拉力与压力测试，效果很好。
8、激光复合焊接
 目前激光与电弧复合焊接主要有两种方式，一是沿焊接的行程方向，电弧与激光前后排列，中间有一定间距，主要利用电弧对焊缝金属进行预热，从而提高材料对激光的吸收率；另一种方式是激光与电弧共同作用于熔池，即复合热源。

本文链接: 深入了解激光焊接机
相关链接：激光加工的工作原理
版权所有: 非特殊声明均为本站原创文章
转载请注明出处：上海铭琢铭琢激光科技有限公司交流客服QQ：2948342054
欢迎来电咨询：18721801181
